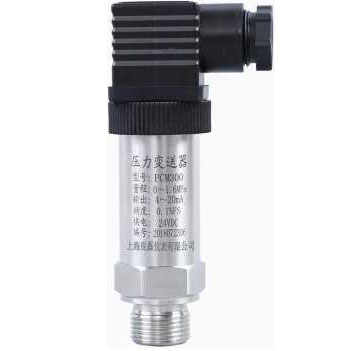

PCM300通用型压力变送器采用扩散硅压力芯体作为敏感原件，内置数字式处理电路将传感器毫伏信号转换为标准电流、电压输出信号,可直接与计算机、控制仪表、变频器、PLC、显示仪表等相连。选用高稳定性和高可靠性的压阻式压力 传感器和高性能的数字专用电路，整体性能稳定可靠，可进行远距离信号传输。采 用不锈钢一体化结构,内置缓冲及阻尼经过多次老化及灌封处理,实现了固态性及 高稳定性，安装方便，具有极高的抗振性防潮湿及抗冲击性,在恶劣环境中可长期使用。
产品特点
. 316不锈钢隔离膜片结构
.全不锈钢结构及灌封处理
•数字专用电路,电流、电压信号输出
.抗干扰强、长期稳定性好

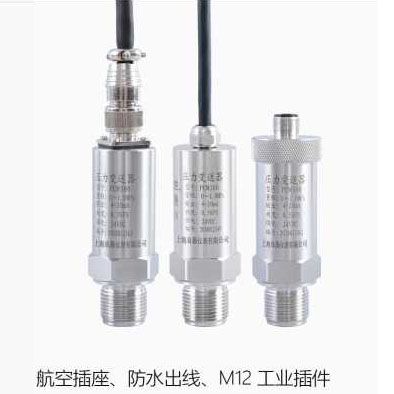

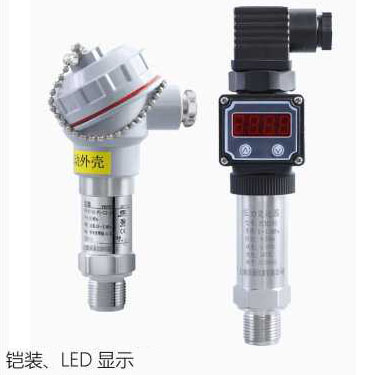

•形式结构多样化，安装使用方便
•量程范围宽，可测量绝压、表压和密封参考压力
•抗振动、抗冲击
•体积小安装方便
性能参数
|
量程范围 |
|
-100~4kPa~100MPa |
|
压力类型 |
表压、绝压、密封压 |
|
|
输出信号 |
4-20mA 0-5V 0-10V |
|
|
供电电源 |
9-24VDC (典型)3.6-5VDC |
|
|
精度等级 |
0.5%FS(典型)0.2%FS 0.1%FS |
|
|
补偿温度 |
-10~70°C |
|
|
工作温度 |
-20~80°C |
|
|
零点温度漂移 |
0.5%FS ( max) |
|
|
灵敏度温度漂移 |
0.5%FS ( max) |
|
|
压力过载 |
10MPa以下2倍；25MPa以上1.5倍 |
|
|
机械震动 |
20g(20-5000HZ) |
|
|
采样时间 |
1秒钟2400次 |
|
|
绝缘 |
100MQ/250VDC |
|
|
长期稳定性 |
≤0.2%FS/ 年 |
|
|
防爆等级 |
Exia ⅡCT6 |
|
|
防护等级 |
IP65 |
|
|
介质兼容 |
与316L不锈钢兼容的各种流质介质 |
