WSSX系列电接点双金属温度计
双金属温度计广泛用于化工、石油、冶金、纺织、医药、食品等部门热门过程的设备和管道介质测温。是用于测量中、低温的现场检测仪表，可以用来直接测量气体和液体的温度。具有无汞害、易读数、牢固耐用等优点。双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。

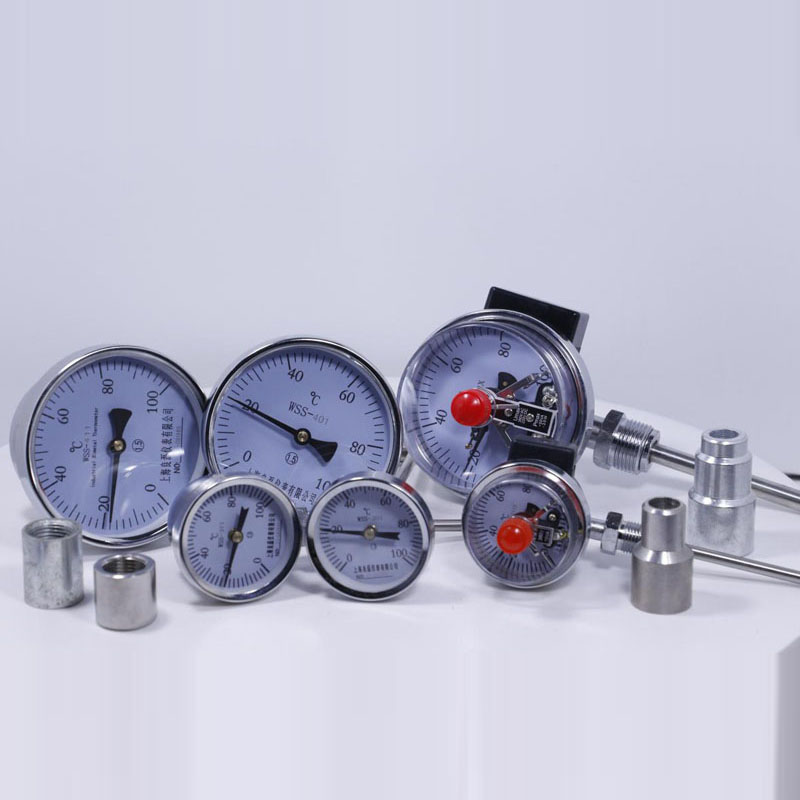

WSSX系列电接点双金属温度计带有电接触装置-即机械电接
点。当被测介质温度变化时，自由端上的细轴及转向传动机构带
动指针及动触点转动，在标度盘上指示出温度的变化值，当其与
定触点（上、下限定触点）接触或断开的瞬时，使电路系统中的
继电器及接触器动作，以达到自动控制和报警的目的。
主要技术特性
测量范围：-60~500°C
精确度等级：1.5级，基本误差：限为量程的1.5%。
温度计指示部分：（按温度计标度盘的外径表示）分ǿ60、
ǿ100、ǿ150mm
尾管长度：100~2000mm
尾管直径：分别为ǿ60、ǿ10、¢12（尾管长度100~1250mm时）
ǿ12（尾管长度在1250~2000mm时）

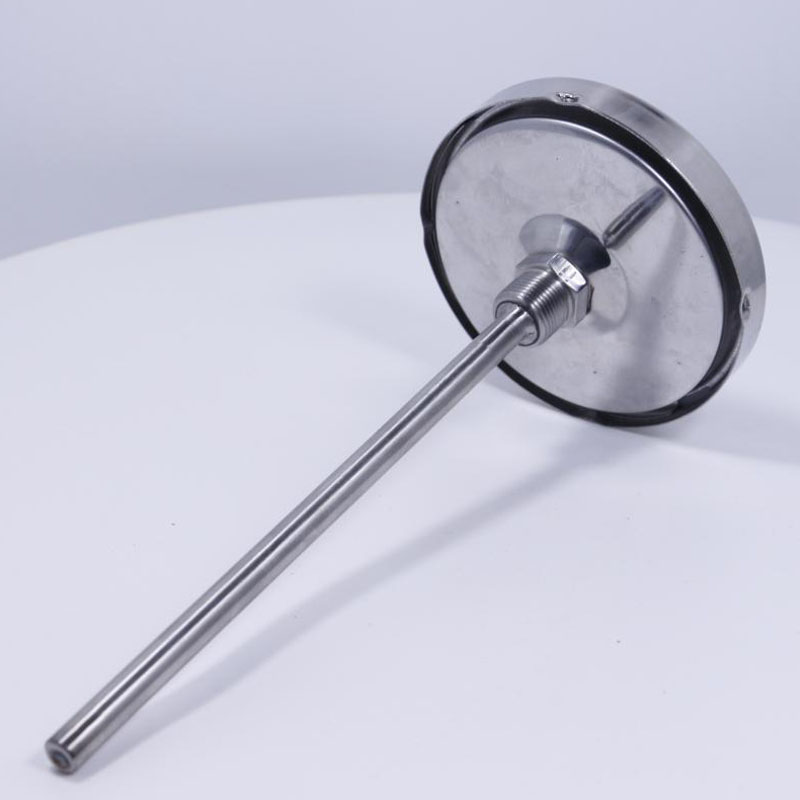

安装部分螺纹：M16x1.5; M27x2; G1/2; G3/4. 尾管及固定
螺栓耐压6.4MPa.
WSSX系列 电接点双金属温度计精度等级：1.5级。接点动作误差差限为示值基本误差限的1.5倍。接点额定功率:10VA接点最高工作电压：-380或220V接点最高工作电流：1A(无感负载)工作电压宜在大于15V小于48V的情况下使用

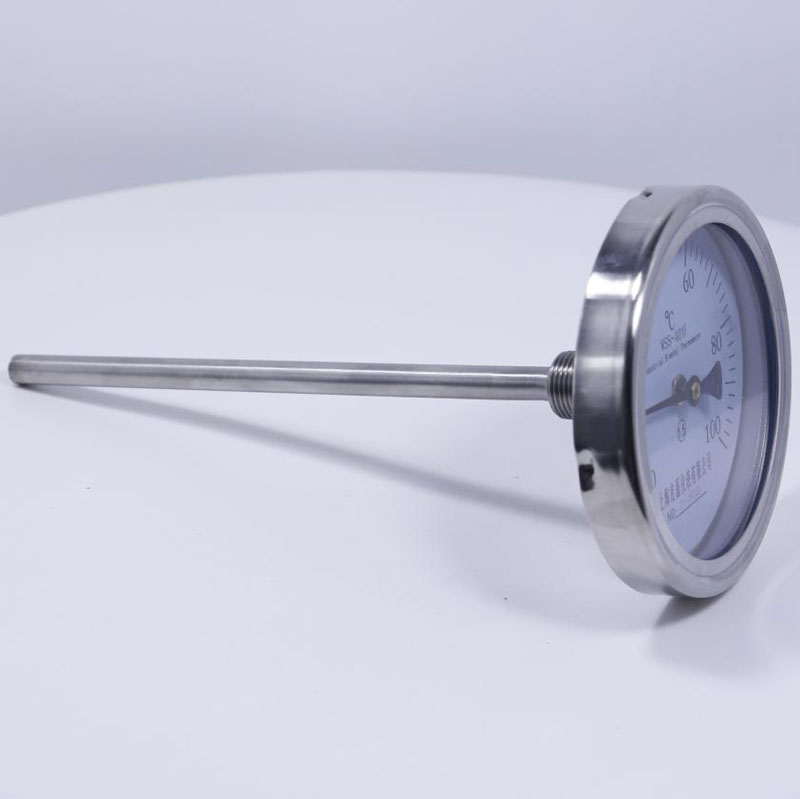

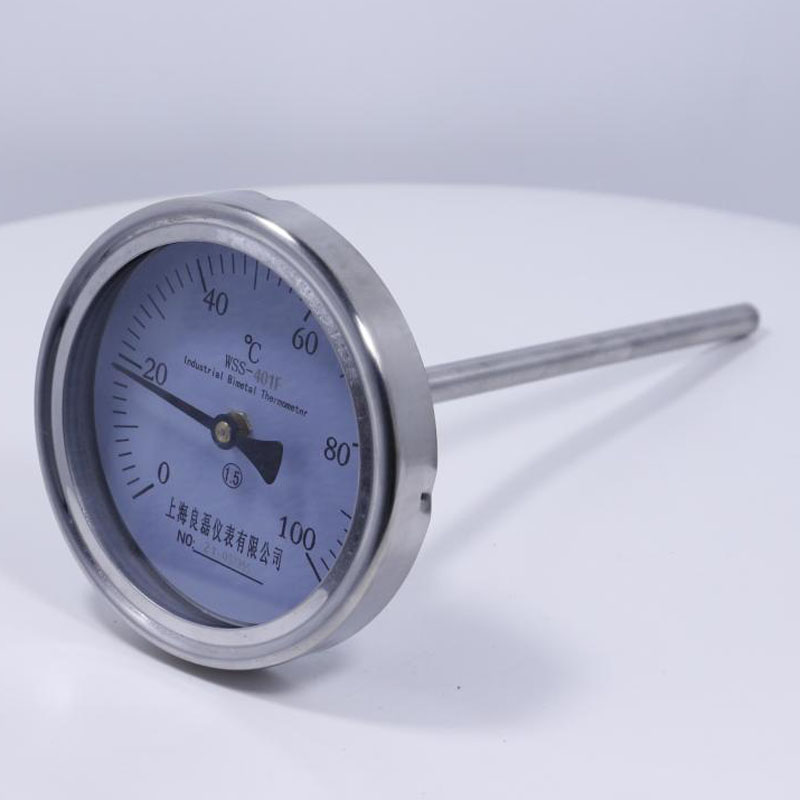

角形（轴向型） 检测元件轴线与标度盘平面垂直的形式，亦称轴向型。
直型（径向型） 检测元件轴线与标度盘平面平行的形式，亦称径向型
万向型 除具有角型直型功能外并能由角型转化为直型或由直型转化为角型可由用户任意无级调角，所用波纹管及结构件材质均为1Cr18Ni9Ti不锈钢，故使用方便耐腐性能优越。
|
型号 |
外壳 公称直径d |
测量温度°C |
分格值°c |
插入长度L |
保护管螺纹d |
安装螺纹T |
||
|
角 型 |
外螺纹节头 |
301 WSS 401 501 |
67 |
-10~+40 |
1 |
75
100
150
200
250
300
400
500
750
1000 |
6 |
M16x1.5,G1/2’ |
|
107 |
10 |
M27x2 G3/4 |
||||||
|
157 |
||||||||
|
内螺纹节头 |
302 WSS 402 502 |
67 |
6 |
M16x1.5,G1/2’ |
||||
|
107 |
10 |
M27x2 G3/4 |
||||||
|
157 |
||||||||
|
直 型 |
外螺纹节头 |
311 WSS 411 511 |
67 |
-80~+40 |
2 |
6 |
M16x1.5,G1/2’ |
|
|
107 |
10 |
M27x2 G3/4 |
||||||
|
157 |
||||||||
|
内螺纹节头 |
312 WSS 412 512 |
67 |
6 |
M16x1.5,G1/2’ |
||||
|
107 |
10 |
M27x2 G3/4 |
||||||
|
157 |
||||||||
|
万 向 型 |
外螺纹节头 |
481 WSS 581 |
107 |
0~50 |
1 |
|||
|
157 |
||||||||
|
内螺纹节头 |
482 WSS 582 |
107 |
||||||
|
157 |
||||||||
|
热 套 式 角型 |
外螺纹节头 |
451 WSS 551 |
107 |
0~100 |
2 |
|||
|
157 |
||||||||
|
内螺纹节头 |
452 WSS 552 |
107 |
||||||
|
157 |
||||||||
|
热 套 式 直型 |
外螺纹节头 |
461 WSS 561 |
107 |
0~150 |
2 |
|||
|
157 |
||||||||
|
内螺纹节头 |
462 WSS 562 |
107 |
||||||
|
157 |
||||||||
|
热 套 式 万向型 |
外螺纹节头 |
471 WSS 571 |
107 |
0~200 |
5 |
|||
|
157 |
||||||||
|
内螺纹节头 |
472 WSS 572 |
107 |
||||||
|
157 |
||||||||
|
电接点 角型 |
外螺纹节头 |
WSSX401 |
107 |
1250
1500
1750
2000 |
12 |
|||
|
内螺纹节头 |
WSSX402 |
|||||||
|
电接点 直型 |
外螺纹节头 |
WSSX411 |
||||||
|
内螺纹节头 |
WSSX412 |
|||||||
|
电接点 万向型 |
外螺纹节头 |
WSSX481 |
0~300 |
5 |
||||
|
内螺纹节头 |
WSSX482 |
|||||||
|
电接点 热套式角形 |
外螺纹节头 |
WSSX451 |
0~400 |
10 |
||||
|
内螺纹节头 |
WSSX452 |
|||||||
|
电接点 热套式直型 |
外螺纹节头 |
WSSX461 |
||||||
|
内螺纹节头 |
WSSX462 |
|||||||
|
电接点热套式万向型 |
外螺纹节头 |
WSSX471 |
0~500 |
10 |
||||
|
内螺纹节头 |
WSSX472 |
|||||||
