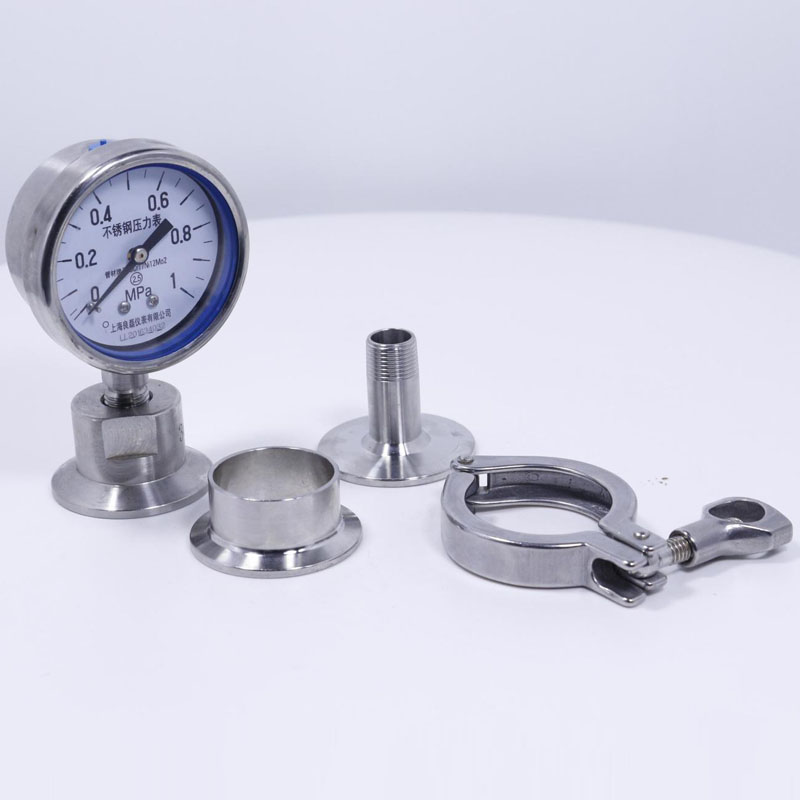

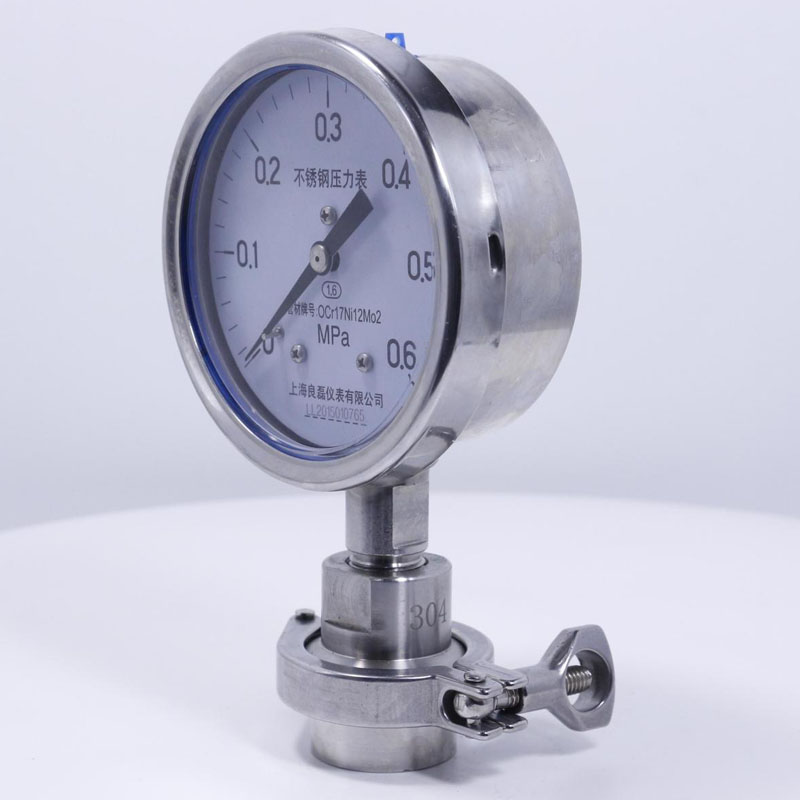

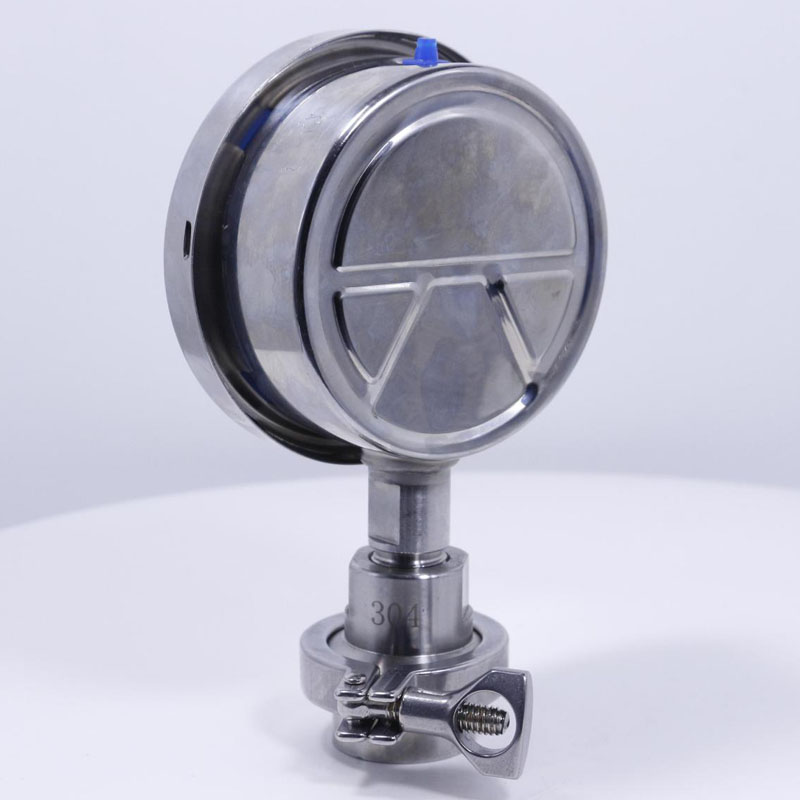

不锈钢卫生型隔膜压力表Y60、Y100---BF/Z/MC
隔膜表的耐蚀性
隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来保证。
隔膜材料：316、316L
法兰材料：316、316L
密封因材料：硅橡胶、聚四氟乙烯
密封液的选择
为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。
|
密封液 |
受压部温度范围℃ |
比重 |
体膨胀 |
|
甘油水溶液 |
-5～100 |
1.27 |
0.61×10-3 |
|
丙二醇 |
-30～160 |
1.04 |
0.70×10-3 |
|
植物油 |
-5～100 |
1.93 |
1.03×10-3 |
测量范围及型号标示
|
型号 |
形式 |
量程上限值 (MPa) |
||
|
配不锈钢表壳压力表 |
配全不锈钢压力表 |
|||
|
Y60A-Z/Z/MC/L |
Y60-BF/Z/MC |
MC |
卡箍式 |
0.6～2.5(法兰1 1/2”) |
|
Y100A-Z/Z/MC/L |
Y100-BF/Z/MC |
0.4～2.5(法兰2”) |
||
|
Y100A-Z/Z/MN/L |
Y100-BF/Z/MN |
MN |
螺母式 |
0.4～2.5 |
|
Y100A-Z/Z/MH/L |
Y-100B/Z/MH |
MH |
矩形法兰式 （均质机用） |
10～60 |
注：1.用户也可选用其它通用型压力表，订购时同本厂协商。
2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本客服协商。
