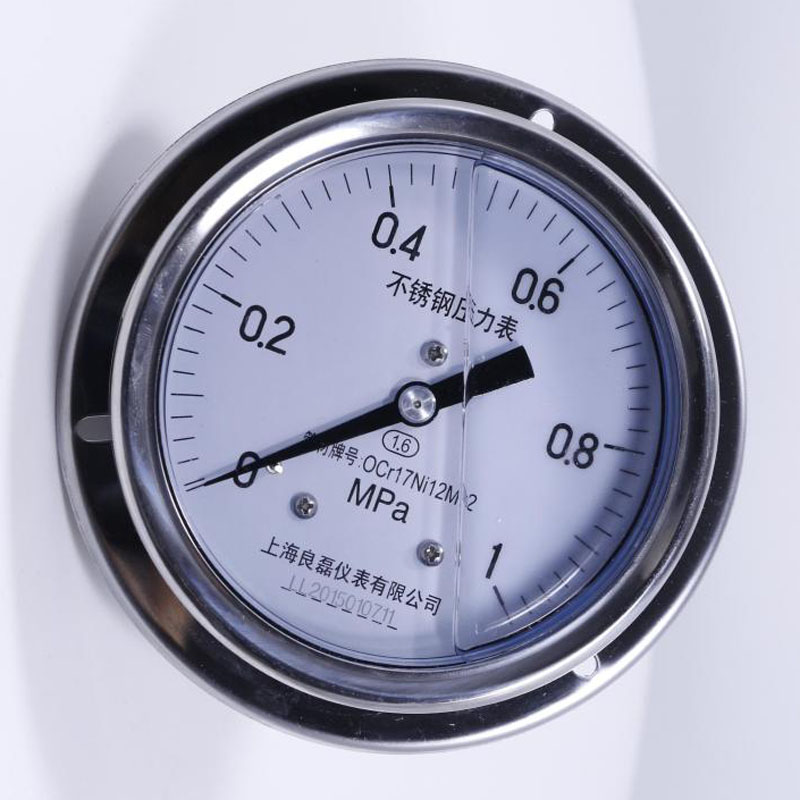

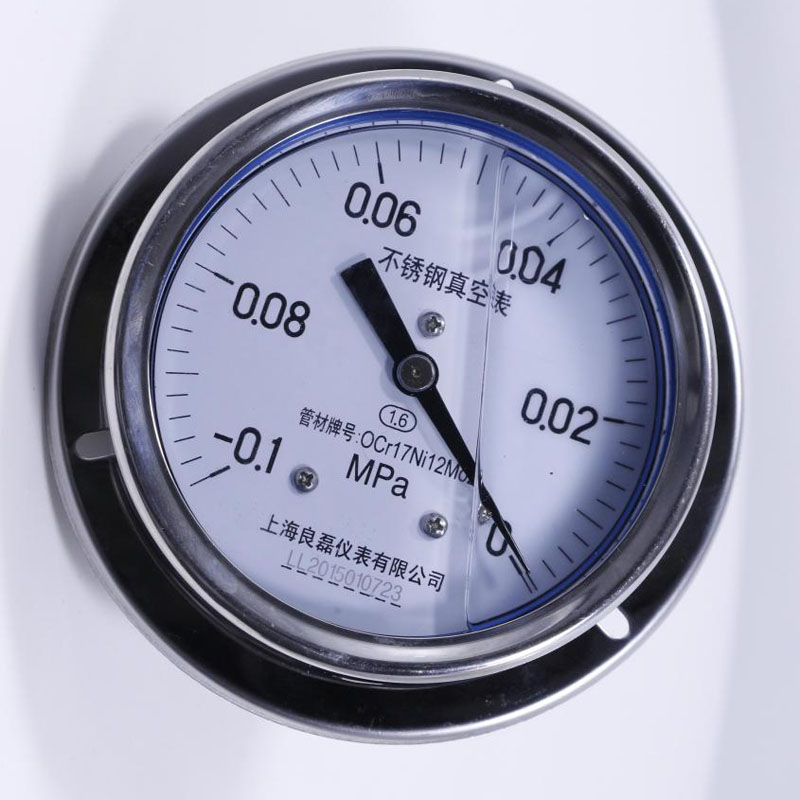

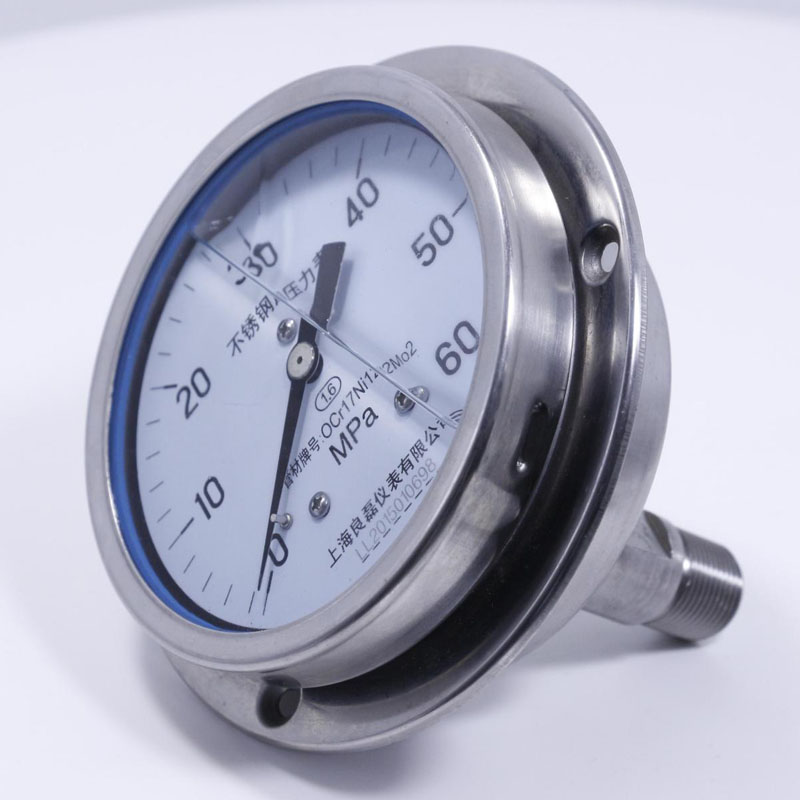

Y-B-F系列不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。

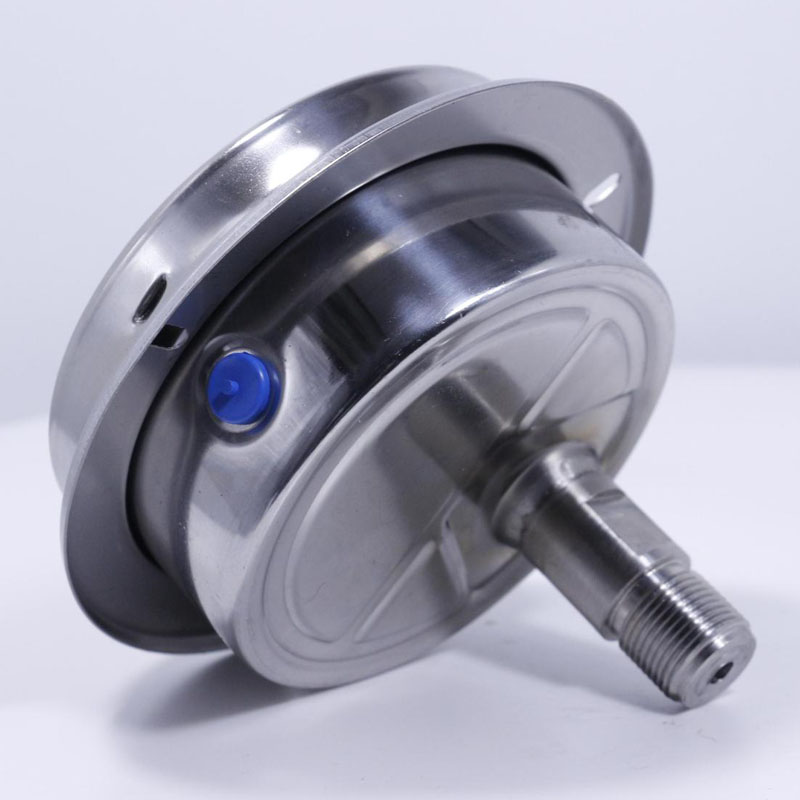

仪表由导压系统(接头、弹簧、螺钉等)、齿轮传动、示数装置(指针与度盘)和外壳(表壳、表盖、表玻璃)组成。外壳为密封型结构，有效保护内部原件受环境影响和灰尘侵入。对于在表壳内充液(硅油或甘油)仪表，可以抗工作环境振动和减少介质压力的脉冲抖动，起到很好的作用。
·参数与规格：
标度范围、精确度等级
|
型号 |
标度范围MPa(Hg～PSi) |
精确度等级 |
|
Y-60-B-F Y-60-B-F-Z Y-63-B-F Y-63-B-F-Z |
0～0.6、1、1.6、2.5、4、6、 10、16、25、40、60 -0.1～0.5、0.9、1.5、2.4 |
2.5 1.6 |
|
Y-100-B-F Y-100B-F-Z Y-103-B-F Y-103-B-F-Z Y-150-B-F Y-150-B-F-Z Y-103-B-F Y-103-B-F Y-153-B-F Y-153-B-F-Z Y-200-B-F Y-200-B-F-Z Y-250-B-F-Z Y-250-B-F |
0～0.1、0.16、0.25、0.4、0.6、1、1.6 2.5、4、6、10、16、25、40、60 -0.1～0、0.06、0.15、0.3 0.5、0.9、1.5、2.4 (-30"～0、15、30、60、100、150; 0～15、30、60、100、200、300、400 600、800、1000、1500、2000、 3000、4000、6000、10000Psi) |
1.6 (1) |
·型号表示
|
Y |
- |
规格 |
内容 |
|||
|
压力表 |
|
仪表公称直及安装形式 |
|
60、100、150、200、250分别表示直径为60、100、150、200、250mm 的径向直接安装式 63、103、153分别表示直径为63、103、153 mm 的轴向嵌装式（其中63型另有轴向直接安装式） |
||
|
B |
|
|
||||
|
不锈钢 |
- |
|
|
|||
|
|
F |
耐蚀 |
||||
|
FZ |
耐蚀抗振 |
|||||
|
功能 |
|
|||||
|
Y |
- |
□ |
B |
- |
□ |
|
使用环境温度：-25～70℃（外壳内充液）
-40～70℃（外壳内不充液）
温度影响：不大于0.4％/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·4级（外壳内充液）
V·H·3级（外壳内不充液）
|
零件名称 |
材料牌号 |
|||||||||
|
Y-60B |
Y-100B、Y-150B |
|||||||||
|
接头 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
||||||||
|
弹簧管 |
0Cr18Ni9Ti(321) |
0Cr17Ni12Mo2(316) |
||||||||
|
外壳 |
0Cr18Ni9 |
|||||||||
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接头螺纹d |
||
|
60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5;Z1/4"(NPT) |
||
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5; |
||
